現場顯示浮球液位計

    現場顯示浮球液位計適用于工業和民用建筑水塔、水池、水箱、集水坑和工業槽罐等測量各種介質的液位，**應用于液位、化工、冶金、電力、造紙、食品及工業污水處理等部門。
    浮球液位計主要由磁浮球、傳感器、變送器三部分組成。當磁浮球隨液位變化、沿導管而上下浮動時、浮球內的磁鋼吸合傳感器內相應位置上的干簧管，使傳感器的總電阻（或電壓）發生變化，再由變送器將變化后的電阻（或電壓）信號轉換成4-20mA的電流信號輸出、可選我廠生產的XMT系列型數顯控制儀（或DSB型光柱數顯儀）對液位進行遠距離測量，并可在顯示儀上設定上、下限報警，實現對液位的位式控制，或由其它調節器構成液位恒值調節系統，實現對液位的PID連續調節。
    浮球液位計是一種插入式液位儀表。由磁干簧管、精密電阻和放大變換電路組成。當液位計磁性浮子的磁力作用到某一位置的干簧管時，該干簧管閉合，使放大變換電路輸出與被測液位高低相對應的電流值，隨著液位的高低變化，放大變換電路將液位高低轉換成線性的4～20mADC信號輸出，以實現對液位信號的傳送或控制。

現場顯示浮球液位計的特點:
    1、安裝方便，使用前經調試后，以后不需要再調試；
    2、可進行二種不同密度介質的界面測量；
    3、能有效克服懸浮物、泡沫等形成的假液位；
    4.浮球經配重可測兩種液體的介面；
    5.可靠性高成本低、穩定可靠，重復性好。

浮球液位計技術參數：
    1.測量范圍 L1：300～6000mm；
    2.額定工作壓力：≤1.6MPa；
    3.液位計材質：321、304、316、316L；
    4.工作溫度范圍：≤80℃；
    5.連接法蘭：DN80～DN150；
    6.防護等級：IP65；
    7.防爆等級：ExibⅡCT5（本安）；
    8.ExdⅡCT5（隔爆）；
    9.輸出電流：4～20mA；
    10.負載電阻：500Ω；
    11.工作電源：24V.DC；

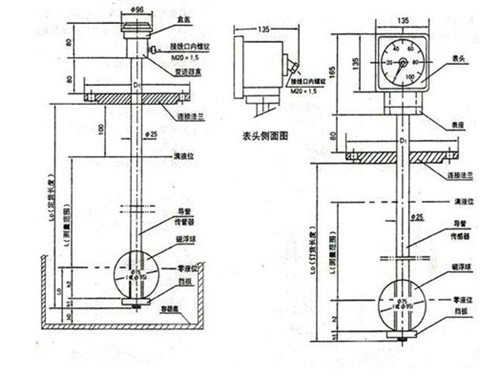

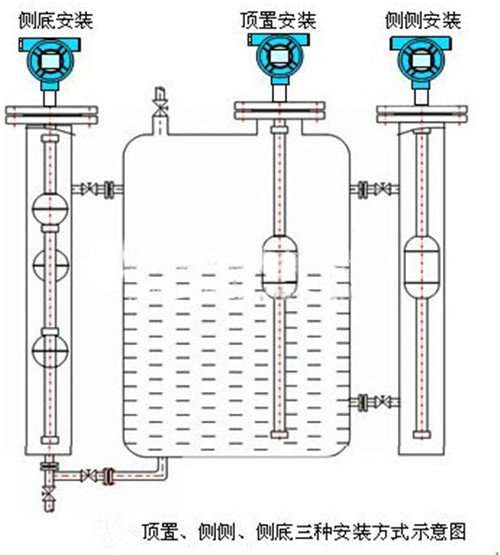

浮球液位計示意圖：
