襯四氟浮球液位計能對開口、密閉容器或地下池槽里的介質液位在儀表控制室內進行顯示、報警和控制。
浮球液位計當磁浮球隨液位變化、沿導管而上下浮動時、浮球內的磁鋼吸合傳感器內相應位置上的干簧管，使傳感器的總電阻(或電壓)發生變化，是以磁浮球為測量元件，通過磁耦合作用，使傳感器內電阻成線性變化，由智能轉換器將電阻變化轉換成4~20mA標準電流信號，并疊加HART信號輸出或就地液晶顯示，可現場顯示液位的百分比、4~20mA電流及液位值同時我廠生產的XMT系列數顯控制儀(或DSB型光柱數顯儀)可對液位進行遠距離測量。并可在顯示儀上設定上、下限報警。實現對液位的位式控制，或由其它調節器構成液位恒值調節系統，實現對液位的PID連續調節。
基本參數
測量范圍L:≤6000mm
介質溫度:≤100℃
介質粘度:≤0.1 Pa.S
介質比重:≥0.8(浮球≥?5);<0.8(浮球≥ ?5)
容量法蘭:DN80～DNl50
壓力等級:0.6～6.3 MPa
輸出信號:4～20 mA·DC
測量精度:L=500～1000mm，≤±1.5％FS，
L>1000mm，≤±1.0％FS
負載電阻:0～750Ω
防爆標志:ib II CT5
關聯設備:JHA-B
注1、h0……為安裝死區
由用戶或設計者根據現場工況自行確定:
2、h1……為結構死區:(h1=15mm)
3、h2……為磁浮子盲區,當介質比重為1時，
h2=60mm
正確的安裝襯四氟浮球液位計有如下注意點。
1、傳感器可垂直、傾倒或水平安裝在罐體，槽體等容器設備內，應注意不要讓泥沙、沉積物埋沒或堵塞膜片。
2、變送器的盒應安裝固定在容器上或安裝支架以防外力碰撞。安裝位置應便于現場觀察和接線調校。外裝式變送器盒了線孔位置應向下或水平安裝，切勿將出線孔向上、以免雨水進入變送器內部。
3、當被測介質不穩定時纜式變送器的探頭容易產生位移，從而影響測量精度，這時應將其固定。如果現場不具備固定的條件，可選用配重，使探頭的重量增加，從而起到穩定的作用。
2、在波動大的場合，應給傳感器加裝防波管，即在液體中插入鋼管，并在其上面不同高度打若干孔起到防水波和消除流動水壓力的影響。并且可固定傳感器。
注：浮球液位變送器的傳感器安裝位置應距液體底部10厘米以免沉積物堵塞膜片。傳感器放入液體中，應徐徐浸入，不可拋入，以免造成不應有的損壞。導氣電纜除作為傳感引線外，主要是引入大氣補償用，安裝時不要夾持過緊，折彎過分，以免損傷導氣管。
工作原理

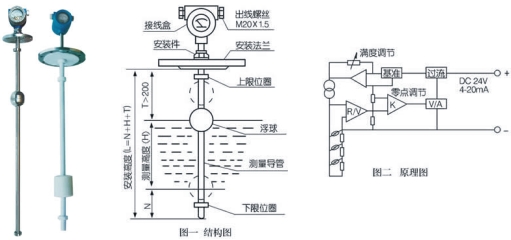

磁性浮球比重小于0.5，可漂浮于液面之上并沿導桿上下移動。導桿內裝測量元件，在外磁場作用下產生正比于液位變化的電阻信號，由電子單元轉換成4～20mA或其它標準信號輸出，模塊有過流保護等功能。見圖二

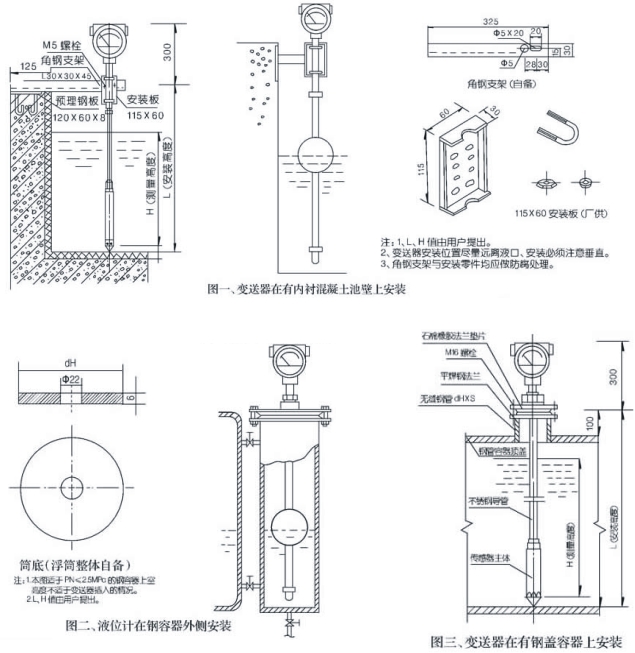

襯四氟浮球液位計安裝方式
用戶自備法蘭
配置平焊鋼法蘭(自備)
| 法蘭號 | HY | dH | S | D | D1 | D2 | f | b | d | n |
| 1# | 25 | 32 | 3.5 | 100 | 75 | 60 | 2 | 12 | 12 | 4 |
| 2# | 40 | 47 | 3.5 | 130 | 100 | 80 | 2 | 12 | 14 | 4 |
| 3# | 50 | 57 | 3 | 140 | 110 | 90 | 3 | 12 | 14 | 4 |
| 4# | 80 | 89 | 4 | 185 | 150 | 125 | 3 | 14 | 18 | 4 |
配置平焊鋼法蘭尺寸表
注：1、L、H值由用戶提出。
2、鋼容器頂蓋開孔為φ(dH+2)，變送器安裝位置應遠離液口，必須垂直安裝。
3、無縫鋼管應與容器內表面進行相同的防腐處理。
注：1、L、H值由用戶提出。
2、鋼容器頂蓋開孔為φ(dH+2)，變送器安裝位置應遠離液口，必須垂直安裝。
3、無縫鋼管應與容器內表面進行相同的防腐處理。
襯四氟浮球液位計選型：
| XT-UQK 浮球液位計 | ||||||
| 1 普通型 用于水及一般腐蝕性介質，導桿及φ76或φ120浮球材質不銹鋼 2 常溫型 -5～80℃，ABS工程塑料或PP-R，耐腐蝕 3 耐腐蝕型 導桿及φ120浮球為不銹鋼襯四氟，用于強酸介質 4 小浮球型 φ48不銹鋼浮球及導桿 | 基本特征 | |||||
| A 4～20mA 二線制DC24V B 1～5V 三線制(可現場LED顯示)DC24V C 0～10mA 四線制 AC220V供電 | 輸出方式 | |||||
| 0 不帶安裝件 1 115×60安裝板 2 可動塑料法蘭 DN125、DN80、DN50 3 固定鋼法蘭 DN125、DN80、DN50 4 可動鋼法蘭及四氟襯板 DN125、DN100 | 安裝方式 | |||||
| M 普通型帶指示表頭 O 普通型不帶指示表頭 D 本安型帶指示表頭(指針式配供隔離柵) G 隔爆型不帶指示表頭 M1 LCD表頭 M2 LED表頭 | 電特征 | |||||
| L 安裝高度 H 測量高度 | 量程 | |||||
| XT-UQK- | 1 | A | 3 | M | L=1800 H=1650 | 舉例 |
1、按鍵操作
調零鍵[Z]、調整鍵[S]、功能鍵[M] | ||
操作內容 | 操作方法 | 備注 |
按鍵開鎖 | 同時按下[Z]和[S]鍵5秒鐘以上，便可開鎖(LCD屏幕顯示：OPEN)。 | |
PV值清零 (即零位調整) | 將浮球直接置于零位上，按鍵開鎖后，再同時按下[Z]、[S]鍵2秒鐘以上，便可將當前PV值設置為0，(LCD屏幕顯示：PV=0) | 如果當前PV值與0值的偏差超出50%FS，PV值清零無效，(LCD屏幕顯示：PVER) |
4mA點有源遷移 | 按鍵調零：將浮球置于零位，按下[Z]鍵2秒鐘，變送器將輸出4mA電流，完成調零操作。(LCD屏幕顯示：LSET) | |
20mA點有源遷移 | 按鍵調滿：將浮球置于滿位，按下[S]鍵2秒鐘，變送器輸出20mA電流，完成調滿操作。(LCD屏幕顯示：HSET) | |
變送器數據恢復 | 先按下[Z]鍵，再接通電源，繼續按住[Z] 5秒鐘以上，如果LCD屏幕顯示OK，則說明已將變送器數據恢復到出廠時狀態，松開按鍵便可，若LCD顯示FAIL，則說明示未對變送器進行過數據備份，無法將變送器數據恢復到出廠時狀態。 | |
如果2分鐘之內沒有任何按鍵按下，變送器按鍵自動鎖住，若要操作，需重新開鎖。以上操作，使用調零鍵【Z】、調滿鍵【S】即可實現，兩按鍵變送器主板按鍵操作說明同上。不帶表頭顯示外接電流表也可實現調整。
2、測量參數設置
測量參數設置時，連續按下功能鍵【M】將依次顯示ZERO、SPRN、DPMP、DISP、FIX C 后按功能鍵確認并退出設置狀態恢復顯示狀態。
顯示內容 | 設置內容 | 操作方法 | |
0.888 ZEPO CM | 設置4mA點量程 | 按[Z]鍵選擇修改的數字或小數點 | 按[S]鍵調整數值或小數點位置 |
100.00 SPRN CM | 設置20mA點量程 | 同上 | 同上 |
2.000 DPMP S | 設置阻尼時間 | 同上 | 同上 |
12.008 DISP mA | 設置顯示模式 | 按[S]鍵選擇顯示模式(顯示液位、電流、百分比) | |
3.6 FIX C CM | 固定電流輸出 | 輸出屏幕顯示的電流值(3.6、4、8、12、16、20、22.8mA) | |
