防霜型磁翻板液位計結構是在原基礎上增設保溫隔套管，保溫連接管與設備保溫系統相連接，通過開啟閥門的大小即可達到所需的溫度，適用與介質對奧氏體不銹鋼不腐蝕，介質高溫汽化，凝固點低的場合。
磁翻板液位計是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。是石油、化工等工業部門的理想液位測量產品。配置上、下限開關輸出，可實 現遠距離報警、限位控制。配置變送器，可實現液位的遠 距離指示、檢測與控制。
根據在容器安裝位置的不同，提供側裝和頂裝兩種形式。
根據工作介質不同，提供不銹鋼和 ABS 工程塑料兩種材質；其中ABS特別適用于酸、堿等腐蝕性介質。
防霜型磁翻板液位計技術參數
1測量范圍：300~6000mm
2精確度：指示±10mm
3測量原理：浮力原理、磁耦合傳感技術
4測量介質：各種液體及腐蝕、易燃易爆液體介質
5輸出形式：現場顯示、報警、變送器輸出
6工作壓力：≤6.3Mpa
7介質溫度：≤450℃
8介質密度：≥0.6g/cm3
9介質粘度：≤0.15pa·s
10材質：各種牌號不銹鋼、PVC等
11連接方式：法蘭DN20、DN25
12安裝方式：側裝
特點
·高靈敏度(避免面板花臉現象)、寬視窗(便于觀看)。
·各種液體以及高溫、高壓、腐蝕性和易燃易爆介質液位的連續測量。
·現場指示、信號遠傳(4~20mA)、一機多能。
·顯示器以紅色指示液位，直觀、醒目。
·測量范圍大、全過程測量無盲區。
·顯示器與被測介質完全隔離，安全、可靠。
可選配報警器、變送器：
·GB型液位報警器(干簧管)
·VB型液位報警器(微動開關式)
·YB型液位報警器(隔爆式)
·BP型液位變送器(本安型)
·TR型液位變送器(靜壓式)

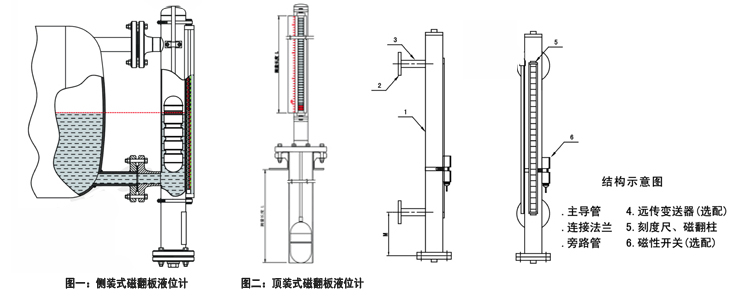

磁翻板液位計結構圖：
結構特點：
l、基本型
液位計根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的**磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉180。液位上升時，翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位的指示。
2、上下限開關輸出
利用磁性浮子隨液位移動，使安裝在液位計立管設定位置的簧片開關動作，實現ON-OFF控制或報警。
3、電遠傳
在磁浮子液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量無件依次動作，獲得電阻信號變化，轉換成0~10mA或4~20mA的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示。
技術參數：
| 安裝形式內容 | 側裝式 | 頂裝式 | |
| 安裝間距 (測量范圍) | 500,800,1100,1400,1700, 2000,2500,3000,3500,4000, 4500,5000,5500,6000mm | 500,800,1100,1400,1700, 2000,2500,3000mm | |
| 工作壓力 | 0.6,1.6,2.5,4.0MPa | 0.6,1.6,2.5MPa | |
| 介質密度 | ≥ 0.5g/cm 3 | ≥ 0.76g/cm 3 | |
| 連接法蘭 | 不銹鋼 | 法蘭 20-40(D N 20 P N 4.0) (GB9119-88) | 法蘭 200-25(D N 200 P N 2.5) (GB9119-88) |
| ABS | 法蘭 20-10(D N 20 P N 1.0) (GB9119-88) | 法蘭 200-6(D N 200 P N 0.6) (GB9119-88) | |
| 主體材料 | ABS( 工作壓力 0.6MPa) 1Cr18Ni9T | ||
| 介質溫度 | -40 ℃ ~100 ℃ (ABS: -40 ℃ ~80 ℃ ) | ||
| 環境溫度 | -40 ℃ ~+70 ℃ | ||
| 示值誤差 | ± 10mm | ||
| 介質粘度 | ≤ 1st(10 - 4 m/s) | ||
| 上下限開關 輸出 | 1. 控制靈敏度 : 10mm 2. 輸出接點容量 : AC220V2A 3. 接點壽命 : 5 × 10 4 | ||
| 電遠傳連續顯示 | 1. 精度 : ± 1.5% 2. 輸出負載 : 750 3. 輸出信號 : 0~10mA 輸出 ,220VAC 電源 4~20mA 輸出 ,24VDC 二線制 4. 防爆特征 ia Ⅱ CT4 本質安全型 | ||
防霜型磁翻板液位計選型表：
XT-UHZ翻柱式磁浮子液位計 | ||||||||||
代碼 1 2 | 安裝方式 側裝式 頂裝式 | |||||||||
代碼 1 2 | 主體材質 ABS 1Cr18Ni9Ti | |||||||||
代碼 1 2 3 4 | 公稱壓力 0.6MPa( 僅適用于主體材質為 ABS 時 ) 1.6Mpa 2.5Mpa 4.0MPa | |||||||||
代碼 1 2 3 4 5 | 型式 基本型 帶上、下限開關輸出 帶電遠傳 (0~10mA 輸出 ,220V,AC) 帶電遠傳 (4~20mA 輸出 ,24V,DC) 帶本安防爆型遠傳 (4~20mA 輸出 ,24V,DC) | |||||||||
安裝間距 ( 測量范圍 ) | ||||||||||
L1 | 安裝深度 ( 頂裝式 ) (0~4000mm 任選 ) | |||||||||
介質 密度 | g/cm3 | |||||||||
XT-UHZ 1 1 1 1 L= □ L= □ p= □ | ||||||||||
