頂裝式磁翻板液位計

    頂裝式磁翻板液位計是應用戶需要在地下容器上開孔位置要求而開發的新一代液位計， 跟UIZ內裝型液位相比，具有價格便宜、能適用于易燃易爆、有毒、強腐蝕性和揮發性的環境中工作，該產品按原化學工業部頒布的磁性液位計標準HG／T21584-95研制生產的產品。頂裝式磁翻板液位計由本體、翻板箱、浮子、法蘭蓋等組成，產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上液位變送器可將液位。

工作原理：

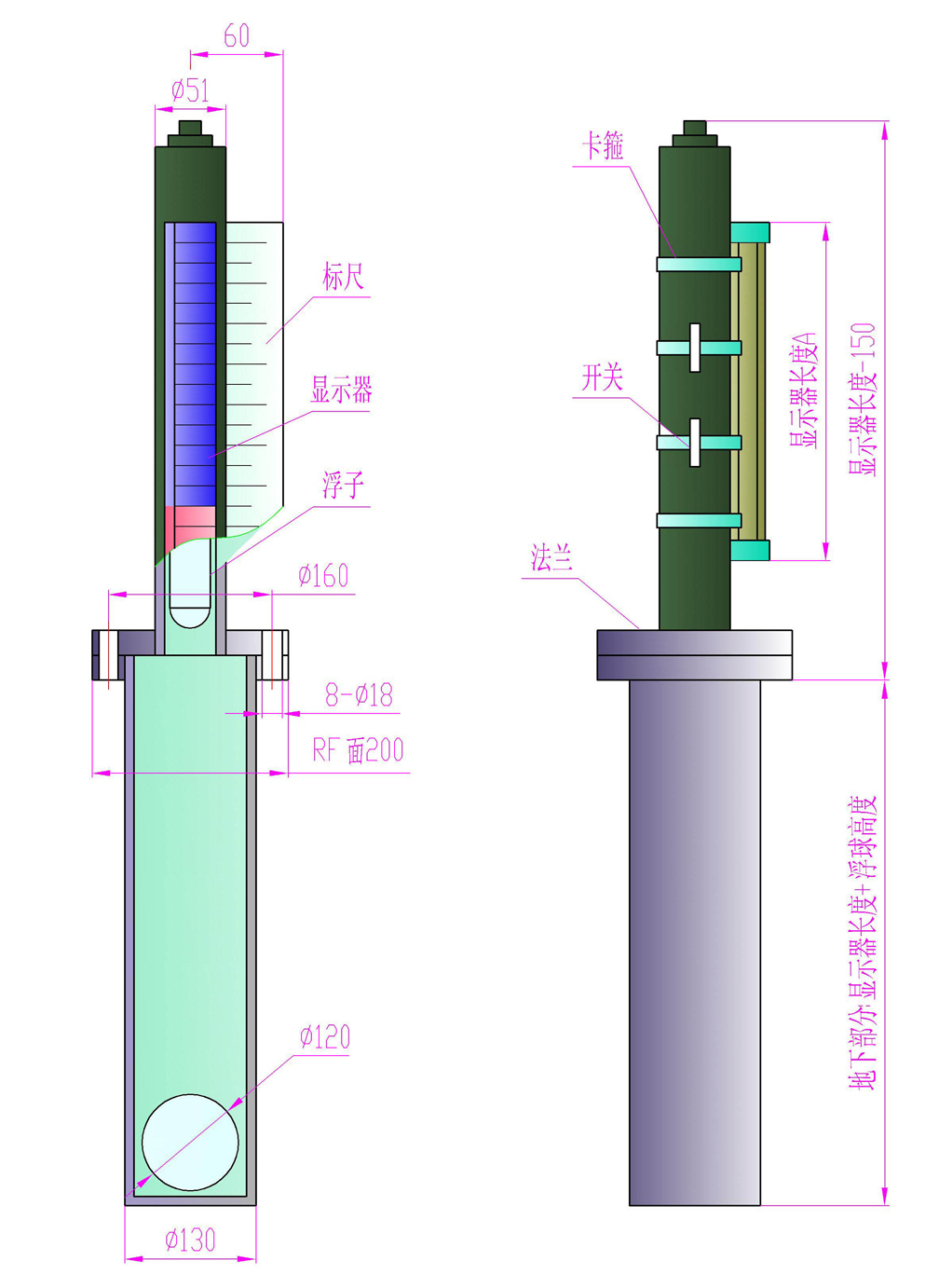

    頂裝式磁翻板液位計由本體(由上、下導管組成)，翻板箱(由紅、白雙色磁性小翻板 組成)，浮子(由磁體、頂桿、浮筒組成)等組成，其結構如圖所示，工作原理 為:容器內的浮筒(按不同介質和壓力針對研制)，在下導管中隨液面高度的變 化而上下浮動并通過頂桿使磁體在上導管內上下移動，促使本外的翻板翻 動并用紅，白顏色來指示液位高度。

技術參數

測量范圍：150～15000mm

精確度：±10mm

工作壓力：常壓～25MPa

工作溫度：-200～600℃

介質密度：0.5～2.0 g/cm3

介質密度差：≥150kg／m3（測量界位）

環境振動：頻率≤25Hz 振幅≤0.5mm

跟隨速度：≤0.08m/s

介質粘度：≤0.4Pa.S（可采用夾套加熱改善粘度條件）

過程連接：

側裝法蘭：DN25／PN1.0，PN1.6，PN2.5/HG20592～20635-97

頂裝法蘭：DN100／PN1.0，PN2.5凸面或DN100／ PN1.0，PN2.5凸面/HG20592 ～20635-97

或者由客戶指定安裝尺寸。

材質：

主導管：1Cr18Ni9Ti；304；316L ；PP；PVC；PTFE

浮子：鈦；PTFE

頂裝式磁翻板液位計中連接桿的問題

    磁翻板液位計屬定浮力液位計，浮子始終跟液面走，在浮子以及連桿、磁鋼確定的情況下，測量精度只受導桿摩擦力和浮子-翻版的位置影響。因?yàn)榉娴娘@示精度限制，這種液位計精度不會太高，也不會很低。

    導桿的材質和工況有關，只要不受介質侵蝕就行，306比304適應性更好。導桿過細容易彎曲，見過Φ8的，沒見過Φ6的。這其中還和導桿導孔的配合有關。導孔長度一般在導桿直徑的5倍上下，倍數越大對導桿彎曲、不圓、異物的適應性越差。同時導孔的長度越短，對浮子受到的水平力的適應越差。所以導桿不宜過細。

頂裝式磁翻板液位計怎么安裝：液位儀表需要正確選型，更需要正確安裝和使用，

1.遠傳變送器部分的調試:有兩種方式:一是在裝置下?lián)軇?dòng)浮子，使之模仿液位的*低點和*高點;另一種是直接在裝置上調節液位的*低點和*高點。由于**種方式容易產生不可估算的誤差，我們推薦采取直接在裝置上調試液位的*高點和*低點。

2.儀表調試時，首先模仿液位的*低點并使之與就地顯示部分的刻度對應起來，同時調節下限電位器，使輸出為4mA，然后模仿液位的*高點調節上限電位器，并使輸出為20 mA

3.按上述第二步反復調整幾次，直至液位輸出電流與液位的實際值的誤差在允許的范圍內，即可認為遠傳部分調試完。液位計使用時尤其要注意，千萬不要用強磁鐵在連通管外上下拉動浮子進行檢查.否則會導致磁性浮子磁化而改變極性，甚至?xí)垢∽哟判詼p弱，以致難以正常工作。用本安型液位計時，尤其要注意液位計與安全柵的阻抗是否匹配。由于此液位計電源電壓為14.5－36VDC，小于一般變送器的14.5－45VDC，故負載較大時不能正常工作。

選型：

頂裝式磁翻板液位計安裝使用和維護:

1.液位計護導管和主體導管必須保持垂直。

2.連桿不能彎曲，必須挺直插入。

3.安裝完畢后，需對顯示器的翻柱用磁鋼引導一次使零位以上顯示白色，零以下顯示紅色。
