XT-CYWY-3300超聲波液位差計可通過4~20mA或RS485（Modbus協議）連接到各種DCS系統中，為工業的自動化運行，提供實時的液位數據。
超聲波液位差計具有如下特點：
?穩定可靠
我們?cè)陔娐吩O(shè)計時從電源部分起就選用高質量的模塊、關鍵元器件的采購選擇高穩定可靠的器件，完全可以直接替代國外進口儀表。
?**技術
**的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。
?精度高
我公司擁有的聲波智能技術，使SE-EA600型超聲波液位差計的精度大大提高，液位精度達到±0.3％，能夠抗各種干擾波。
?故障率低、易安裝、易維護
本儀器是一種非接觸式儀表，不跟液體直接接觸，因此故障率較低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定。
?多種防護
儀表的防護等級達到IP65；所有的輸入、輸出線均具有防雷、防短路的保護功能。
技術指標及選型代碼
盲 區： 0.25m～0.6m |
測距精度： 0.3% |
測距分辨率： 1mm |
壓 力： 常壓 |
儀表顯示： 自帶LCD顯示液位和液位差值 |
模擬輸出： 2路4～20mA |
數字輸出： RS485、Modbus協議或定制協議 |
供電電壓： DC24V/AC220V，防雷裝置內置 |
環境溫度： －20℃ ～ ＋60℃ |
防護等級： IP65 |
儀器安裝

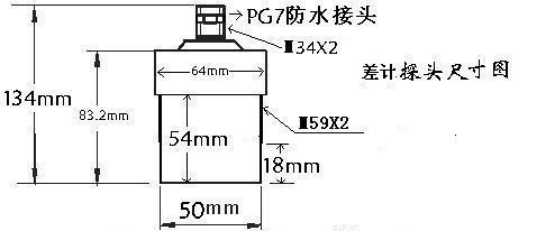

1支架安裝和法蘭尺寸

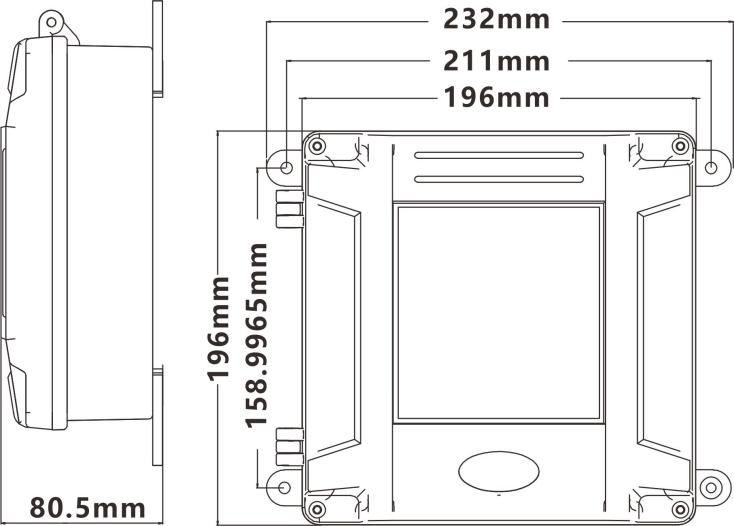

主機外型尺寸圖
注：儀表外殼型號不同而有所改變， 若有不同會預先告知。
2 儀表安裝方式
儀表安裝：在需安裝儀表的地方固定L型支架，用螺絲將液位儀固定在支架上。
換能器（探頭）安裝：
1、探頭上是四分或六分外螺紋，可和PVC管或鐵管直接連接。
2、也可將法蘭固定在板或支架上，然后將探頭固定在法蘭上。
3 儀表安裝原則
1）換能器發射面到*低液位的距離，應小于選購儀表的量程。
2）換能器發射面到*高液位的距離，應大于選購儀表的盲區。
3）換能器的發射面應該與液體表面保持平行。
4）換能器的安裝位置應盡量避開正下方進、出料口等液面有劇烈波動的位置。
5）若池壁或罐壁不光滑，儀表需離開池壁或罐壁0.5m以上。
6）若換能器發射面到*高液位的距離小于選購儀表的盲區，需加裝延伸管，延伸管需和液面垂直，內壁要保持光滑。
