孔板流量計

    孔板流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑?，該孔板流量計采?*的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量?？装辶髁坑嫻?jié)流裝置包括環室孔板，噴嘴等?？装辶髁坑嫻?jié)流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，孔板流量計**應用于石油、化工、冶金、電力、輕工等部門。
工作原理：
    在充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。

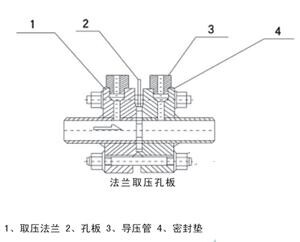

孔板流量計結構：

特點：

▲節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。

    孔板流量計的測量原理是基于流體的機械能相互轉換的原理。在水平管道中流動的流體，具有動壓能和靜壓能（位能相等），在一定條件下，這兩種形式的能量可以相互轉換，但能量總和不變。以體積流量公式為例：
                 Q v = CεΑ/sqr（2ΔP/（1-β＾4）/ρ1）
其中：C 流出系數；
ε 可膨脹系數
Α 節流件開孔截面積，M＾2
ΔP 節流裝置輸出的差壓，Pa;
β 直徑比
ρ1 被測流體在I-I處的密度，kg/m3;
Qv 體積流量，m3/h
按照補償要求，需要加入溫度和壓力的補償，根據計算書，計算思路是以50度下的工藝參數為基準，計算出任意溫度任意壓力下的流量。其實重要是密度的轉換。計算公式如下：
Q = 0.004714187 *d＾2*ε*＠sqr（ΔP/ρ） Nm3/h 0C101.325kPa
也即是畫面要求顯示的0度標準大氣壓下的體積流量。
在根據密度公式：
ρ= P*T50/（P50*T）* ρ50
其中：ρ、P、T表示任意溫度、壓力下的值
ρ50、P50、T50表示50度表壓為0.04MPa下的工藝基準點
結合這兩個公式即可在程序中完成編制。
程序分析
1.瞬時量
    溫度量：必須轉換成攝氏溫度；即+273.15
    壓力量：必須轉換成壓力進行計算。即表壓+大氣壓力
    補償計算根據計算公式，數據保存在PLC的寄存器內。同時在intouch畫面上做監視。
2.累積量
    采用2秒中一個掃描上升沿觸發進行累積，即將補償流量值（Nm3/h）比上1800單位轉換成每2S的流量值，進行累積求和，畫面帶復位清零功能。
