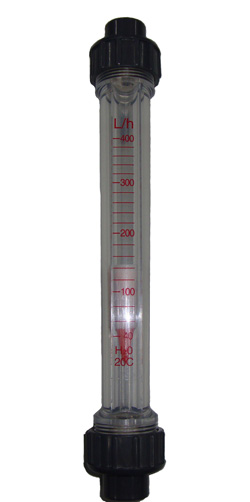

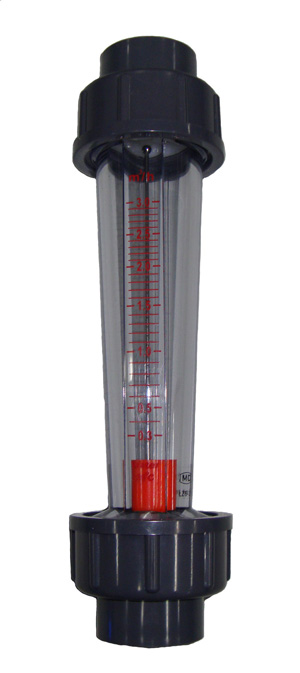

塑料轉子流量計連接方式有插管連接，法蘭連接，內外螺紋連接及面板式安裝。塑料轉子流量計錐管等主部件均由AS、ABS塑料制成，有較好的耐腐性能，產品還具有結構合理、體積小、重量輕、錐管不易破碎等特點，可**應用于化工、環保、食品等工業部門。使用介質為水或水濃度為30%以下的稀酸或稀堿等等。

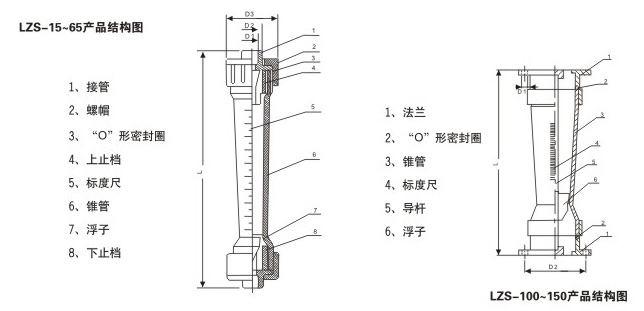

原理與結構：
塑料轉子流量計量元件為一根小端向下，大端向上垂直安裝的錐形塑料管及其在內可以上下移動的浮子。當流體自下而上流經錐形塑料管時，在浮子上下之間產生壓差，浮子在此差壓作用下上升。當使浮子上升的力與浮子所受的重力，浮力及粘性力三的合力相等時，浮子處于平衡位置。因此，流經流量計的流體流量與浮子上升高度，即與流量計的流通面積之間存在著一定的比例關系，浮子的位置高度可作為流量量度。
XT-LZS-( )短管型塑料轉子流量計技術參數
| 口徑 | 型號 | 流量范圍 | L(mm) | D1(mm) | 法蘭連接尺寸PN1.0注塑法蘭 | |||
| 接插 | 管螺紋 | 法蘭間距 | 法蘭外徑 | 螺孔 | ||||
| 15 | XT-LZS-15 | 6-60L/H | 200 | ?20 | G1/2” | 240 | 75 | 14*4 |
| 10-100L/h | ||||||||
| 16-160L/h | ||||||||
| 25-250L/h | ||||||||
| 40-400L/h | ||||||||
| 60-600L/h | ||||||||
| 100-1000L/h | ||||||||
| 25 | XT-LZS-25 | 100-1000L/h | 226 | ?32 | G3/4” | 278 | 85 | 14*4 |
| 160-1600L/h | ||||||||
| 250-2500L/h | ||||||||
| 300-3000L/h | ||||||||
| 32 | XT-LZS-32 | 0.4-4M3/h | 288 | ?40 | G1” | 351 | 100 | 14*4 |
| 0.6-6M3L/h | ||||||||
| 40 | XT-LZS-40 | 0.4-4M3/h | 110 | 18*4 | ||||
| 0.6-6M3L/h | ||||||||
| 1-10M3/h | ||||||||
| 50 | XT-LZS-50 | 1-10M3/h | 341 | ?63 | G1-1/2” | 435 | 125 | 18*4 |
| 1.6-16M3/h | ||||||||
| 65 | XT-LZS-65 | 3-16M3/h | 430 | ?75 | G2” | 522 | 145 | 18*4 |
| 5-25M3/h | ||||||||
| 8-40M3/h | ||||||||
| 12-60M3/h | ||||||||
XT-LZS-( )長管型塑料轉子流量計技術參數
| 口徑 | 型號 | 流量范圍 | L(mm) | D1(mm) | 法蘭連接尺寸PN1.0注塑法蘭 | |||
| 接插 | 管螺紋 | 法蘭間距 | 法蘭外徑 | 螺孔 | ||||
| 15 | XT-LZS-15 | 6-60L/h | 280 | ?20 | G1/2” | 320 | 75 | 14*4 |
| 10-100L/h | ||||||||
| 16-160L/h | ||||||||
| 25-250L/h | ||||||||
| 40-400L/h | ||||||||
| 60-600L/h | ||||||||
| 25 | XT-LZS-25 | 60-600L/h | 380 | ?32 | G3/4” | 432 | 85 | 14*4 |
| 100-1000L/h | ||||||||
| 160-1600L/h | ||||||||
| 250-2500L/h | ||||||||
| 300-3000L/h | ||||||||
| 40 | XT-LZS-40 | 0.4-4M3/h | 489 | 110 | 18*4 | |||
| 0.6-6M3/h | ||||||||
| 1-10M3/h | ||||||||
| 50 | XT-LZS-50 | 0.4-4M3/h | 435 | ?63 | G1-1/2” | 519 | 125 | 18*4 |
| 0.6-6M3/h | ||||||||
| 1-10M3/h | ||||||||
| 1.6-16M3/h | ||||||||
XT-LZS-( )法蘭型塑料轉子流量計技術參數
| 口徑 | 型號 | 流量范圍 | 連接高度 | 法蘭外徑 | 螺孔 |
| 80 | XT-LZS-80 | 5-25M3/H | 540 | 180 | 18*8 |
| 8-40M3/H | |||||
| 12-60M3/H | |||||
| 100 | XT-LZS-100 | 10-50M3/h | 555 | 180 | 18*8 |
| 14-90M3/h | |||||
| 18-120M3/h | |||||
| 125 | XT-LZS-125 | 15-150M3/h | 555 | 240 | 22*8 |
| 25-180M3/h | |||||
| 25-200M3/h | |||||
| 150 | XT-LZS-150 | 15-150M3/h | 555 | 275 | 22*8 |
| 25-180M3/h | |||||
| 25-200M3/h |
塑料轉子流量計安裝
〔1〕安裝前，應把儀表內的泡沫支撐物用工具尖嘴鉗輕輕把它取出，然后重新把它安裝好，在安裝時，要注意橡膠墊圈是否裝在接管的槽內，以防漏水。
〔2〕流量計的接口，可用配套的ＡＢＳ塑料管，或用ＰＶＣ塑料管，用專用膠水粘合連接，也可用塑料法連接后，再和金屬法蘭連接。
〔3〕流量計必須垂直安裝，應無明顯傾斜，其安裝高度，應便于對浮子的讀數，讀數時，視線與浮子應水平?！惨话銟?biāo)準：需用的*佳流量為流量計*大流量的50％-70％，盡量不要用到*高數?！?/span>
〔4〕在儀表的上下游進出口應保證有5倍儀表口徑的直管段。
〔5〕被側流體壓力須穩定，如流體太力不穩定，會造成浮子波動，不能正確測量，流量計上游應設置緩沖器或定值器。
〔6〕流量計應垂直安裝，流量計中心線與鉛垂線的夾角不應超過5度。
塑料轉子流量計使用
〔1〕儀表使用時，應先緩慢開啟上游閥門至全開，然后用流量計下游的調節閥調節流量。儀表停止使用時應先緩慢關閉上游閥門，然后再關閉儀表下游的流量調節閥。
〔2〕儀表的示值在刻線的中見,依浮子升起的高度由浮子的標尺處讀出示值。
〔3〕當錐管和浮子粘污時，應及時清洗。
〔4〕定期檢查流量計的誤差，一旦超出規定誤差，應調換浮子和錐管，或者重新標定以得到更好的精度。
〔5〕被測流體與流量計標定介質不一致時，需對示值按進行修正。
由下式表示
QS=QN
QS＝實際流量 Qn＝流量計讀數示值 ρn＝流量計標定時的介質密度ρs＝被測介質的密度 ρf＝浮子材料的密度 。
