閃光信號報警器與各種有電壓開關或無電壓接點開關的控制檢測儀表配合使用，當生產過程中的參數超極限值，發出聲光報警信號，并輸出報警接點動作，以引起操作人員注意并采取措施。適用于某個控制參數越限時，相應的回路可發出聲光報警信號。它采用高性能單片機控制，報警視窗采用LED平板顯示組件，它具有色度柔和遠距離觀測等特點。是一高性價比的儀器，它已**應用于各行業生產過程工藝參數越限時的聲光報警。
采用全集成電路和LED發光體指示，接收電觸點信號來實現自動報警的。它與各種電接觸式控制、監測儀表配套使用，一般裝置在自動控制系統的儀表盤上，用以指示生產過程中超過（或低于）某一給定值，引起操作人員及時注意，及時調整排除故障，以免造成生產事故。它**地使用于化工、石油、電力、冶金、輕工等工礦企業。
XXS系列閃光信號報警器共有八個報警回路，每路可以監視一個控制點，控制點可以是常閉或者常開接點，但八個報警回路只能用其一種形式（可以根據用戶要求出廠前改動），本儀表出廠前為常開輸出
本儀器是采用集成電路，LED發光體指示，具有結構簡單、發光體壽命長、光色鮮艷柔和、維護量極小、使用方便、穩定可靠、功耗低、體積小等特點。
試驗、解除后端予有引線端，此閃光報警器可單獨或多臺并用，使用方便靈活。
技術指標：
電源電壓：AC220V±10% 50HZ或DC 24V±10%
環境溫度：-10℃~+45℃
相對溫度：≤85%
輸入方式：無源觸點，不允許有附加輸入功率
繼電器接點輸出：AC240V 3A DC28V 5A
回路電阻小于等于30Ω
功耗：約5W（八回路同時報警狀態，不包括電鈴或蜂鳴器功率）
外形尺寸：160×80×80（mm）
儀表重量：約0.5kg
功能特點：
1、八路接點式（電平式訂貨時請注明）輸入信號，對應八個閃光顯示信號燈
2、輸入信號常開/常閉式可選（訂貨時未注明按常開式出廠，常開常閉可通過跳線設定）
3、具有試驗和消除功能
4、平板色塊顯示
5、數字式閃光報警器將日歷時鐘功能與閃光報警器功能合二為一，兩功能同時運行。數字閃光報警器的顯示優先于日歷時鐘，日歷時鐘沒有顯示，但時間控制功能依然工作。
6、數字式閃光報警器儀表休閑時，以日歷時鐘顯示，依次顯示為：日期、小時、分鐘、秒時間。并有兩個定時控制功能，儀表可任意設置。

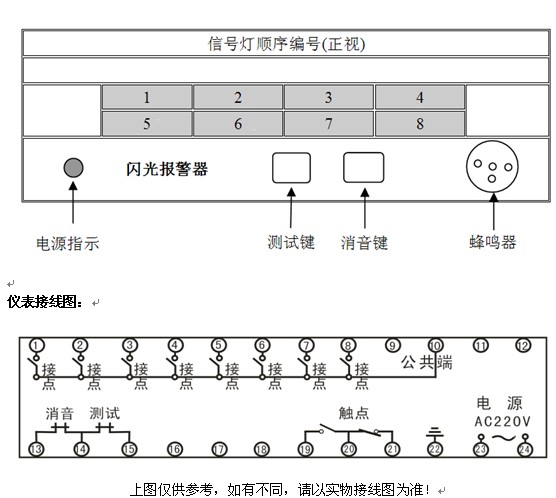

面板指示圖：
閃光信號報警器工作原理 | ||||||||||||||||||
XXS系列智能8路閃光報警器 每回路都采用統一的TTL與非門組成嚴密的邏輯電路結構，完成閃光指示、接點輸出、試驗、解除等各種邏輯功能，發揮了集成電路體積小、低功耗、功能強等突出優點，使儀器的結構煥然一新。a） 報警器工作狀態
|
| 商 標 | 型 號 | ||||||||||||||||||||
| XT（翔騰儀表） | XXS系列 | ||||||||||||||||||||
| 輸入信號 | 開關量 TTL電平 | 電接點信號（單獨接點，不與其它線路連接） 標準TTL電平0～5V，高電平時報警 | |||||||||||||||||||
| 輸出信號 | 閃光報警 音響報警 繼電器報警 | 相應通道閃爍或常亮為報警 220V/8W電鈴（用戶自備），蜂鳴器（儀表內部自帶） 觸點輸出：220VAC/3A、24VDC/5A | |||||||||||||||||||
| 特 性 | 測量通道 顯示方式 保護方式 | 八通道 發光二極管工作狀態顯示 電源欠壓自動復位 工作異常自動復位（Watch Dog） | |||||||||||||||||||
| 使用環境 |
|
| |||||||||||||||||||
| 儀表外形 |  | ||||||||||||||||||||
| 開孔尺寸 | 寬×高×深：160×80×80mm | ||||||||||||||||||||
| 開孔尺寸 |
單位：mm | ||||||||||||||||||||

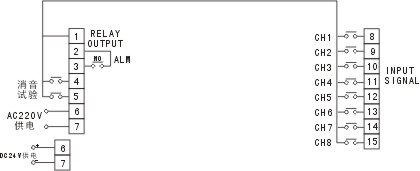

| 接線圖 |  | ||||||||||||||||||||
| 備注 | 特殊訂貨與本接線圖不同之處，以隨機接線圖為準。 | ||||||||||||||||||||
XT系列閃光信號報警器型譜表
| 型 號 | 說 明 | |||||
| XT-XXS | □ | -□ | -□ | -□ | -□ | 八回路閃光報警器（繼電器輸出） |
| 外形尺寸 | 803 | 160×80mm（橫式） | ||||
| 聲光報警方式 | A | 八回路高亮度LED平面板顯示（燈光式） | ||||
| 通訊方式 | 0 | 無通訊輸出 | ||||
| 輸入類型 | A B C D | 接點式閉路報警輸入 接點式開路報警輸入 標準TTL電平輸入 特殊要求 | ||||
| 供電方式 | W A | DC24V供電（開關電源） AC220V供電（線性電源） | ||||
備注：①特殊型號或要求的，請?zhí)峁┫嚓P(guān)技術參數，訂貨時請說明。
②型號舉例：XT-XXS-0-A-A。
