插入式渦街流量計將渦街測量頭插入管道特定位置，通過測量該位置的局部流量，根據管道截面流速分布關系，計算出管道內平均流速值。它由轉換器、插入桿組件、球閥( 根據需求配 )、安裝短管(ф100)、渦街測量頭等組成。 按國際標準化組織IS07145(在環形截面封閉管道中的流體流量測定—在截面一點的速度測量法)，插入式渦街流量計采用埋入壓電晶體的渦街測速探頭，插入大口徑工業管道內，將卡門旋渦頻率轉換為與流量成正比的電流或電壓脈沖信號或4～20mADC電流信號。
插入式渦街流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量,插入式渦街流量計特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。插入式渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較**、理想的流量儀表。。
XT-LUCB型插入式渦街流量計防爆型，符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定，防爆標志為ExdIIBT6。
產品特點：
可在很寬的流量范圍內精確測量氣體、液體和蒸汽的流量而不受流體物理性質的影響。
不受溫度、壓力的影響，同時不易堵，不易卡，不易結垢，耐高溫，高壓，
安全防爆，適用于惡劣環境
無可動部件、無孔洞縫隙設計，產品無磨損、耐臟污，無須機械維修，使用壽命長
采用微功耗****,電池供電的現場顯示型流量計,可不斷電運行兩年以上;
溫壓補償一體化設計;
電流輸出均為電隔離型,具有良好的共模干擾抑制能力;
同時顯示流量值與累計流量值,不必輪流切換。
采用抗振動探頭，有效消除外界振動影響。
電路采用表面貼裝工藝，結構緊湊，可靠性高。
采用分體式信號轉換器，電纜*長10米。
量程比寬達20：1
儀表整體結構設計合理，動態測量范圍寬，壓力損失小
表體采用不銹鋼材質，可適用于腐蝕性介質的測量；
現場液晶顯示，脈沖、4～20mA輸出或485通迅，可與工業自動化系統連接；

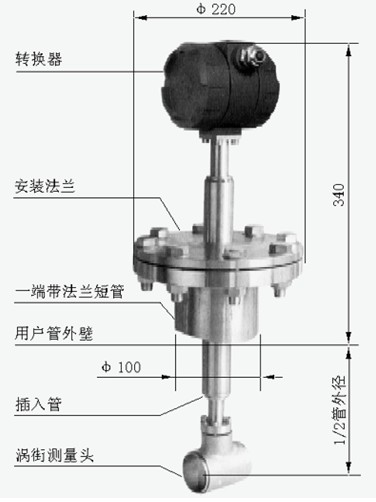

結構示意圖：
LUCB型插入式渦街 | |
O | 口徑 |
020 | 200mm |
025 | 250mm |
030 | 300mm |
035 | 350mm |
040 | 400mm |
045 | 450mm |
050 | 500mm |
060 | 600mm |
070 | 700mm |
080 | 800mm |
085 | 850mm |
090 | 900mm |
100 | 1000mm |
150 | 1500mm |
160 | 1600mm |
170 | 1700mm |
180 | 1800mm |
190 | 1900mm |
200 | 2000mm |
插入式渦街流量計技術參數：
公稱通經（mm） | 250～1500 |
儀表材質 | 1Cr18Ni 9Ti |
公稱壓力（Mpa） | PN1.6Mpa；PN2.5Mpa |
被測介質溫度（℃） | －40～+250℃ |
環境條件 | 溫度－10～+55℃，相對濕度5％～90％，大氣壓力86～106Kpa |
精度等級 | 示值的±2.5% |
量程比 | 1:10；1:15 |
阻力損失系數 | Cd<2.6 |
輸出信號 | 傳感器：脈沖頻率信號0.1 ~ 3000Hz 低電平≤1V 高電平≥6V |
供電電源 | 傳感器：+24VDC |
信號傳輸線 | KVVP3×0.3（三線制），2×0.3（二線制） |
傳輸距離 | ≤500m |
信號線接口 | 內螺紋M20×1.5 |
防爆等級 | ExdIIBT6 |
防護等級 | IP65 |
允許振動加速度 | 1.0g |
插入式渦街流量計選型表：
XT-LUCB | 插入式渦街流量計 | ||||
代號 | 口徑 | ||||
020 | 200mm | ||||
025 | 250mm | ||||
030 | 300mm | ||||
035 | 350mm | ||||
040 | 400mm | ||||
045 | 450mm | ||||
050 | 500mm | ||||
-------- | -------- | ||||
200 | 2000mm | ||||
代號 | 功能1 | ||||
N | 無溫壓補償 | ||||
Y | 有溫壓補償 | ||||
代號 | 輸出型號 | ||||
F1 | 4-20mA輸出（二線制） | ||||
F2 | 4-20mA輸出（三線制） | ||||
F3 | RS485通訊接口 | ||||
代號 | 被測介質 | ||||
J1 | 液體 | ||||
J2 | 氣體 | ||||
J3 | 蒸汽 | ||||
代號 | 功能2 | ||||
E | 2.5級 | ||||
T1 | 常溫 | ||||
T2 | 高溫 | ||||
T3 | 蒸汽 | ||||
P1 | 1.6MPa | ||||
P2 | 2.5MPa | ||||
P3 | 4.0MPa | ||||
D1 | 內部3.6V供電 | ||||
D2 | DC24V供電 | ||||
B1 | 不銹鋼 | ||||
B2 | 碳鋼 | ||||
安裝說明
1．在需要安裝流量計的管道正上方（水平管道有此要求），割開一個略小于φ00的孔，去掉毛刺；
2．將配套的一端帶有法蘭的短管放在孔的上面，保持短管與管道垂直，焊接牢固；
3．放上墊片，插入流量計，用法蘭連接。若此時有球閥，應先將球閥放在短管上連接好，再打開球閥，插入流量計；
4．保證流量計前有大于15D和后有5D的直管段(D為管道內徑)。
